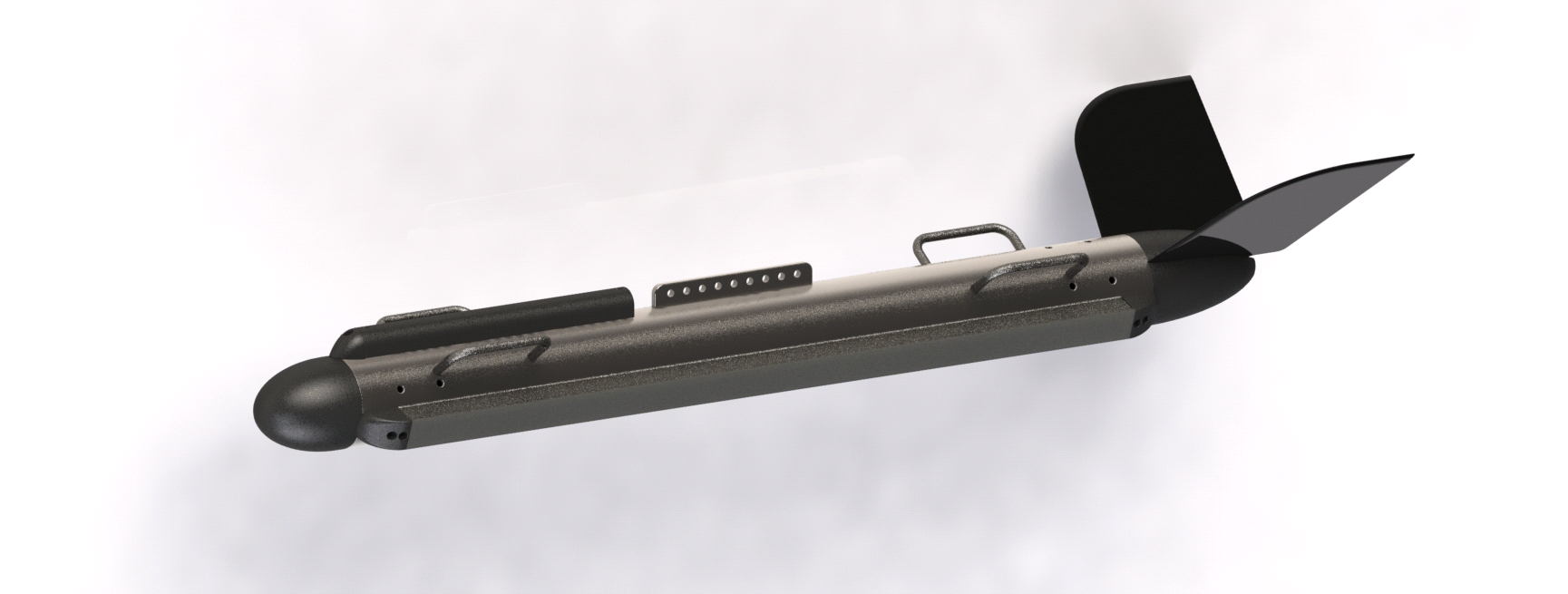

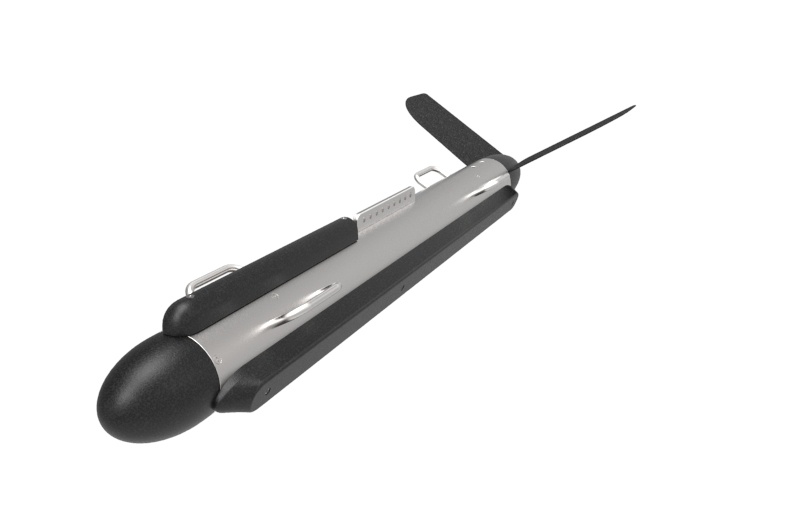

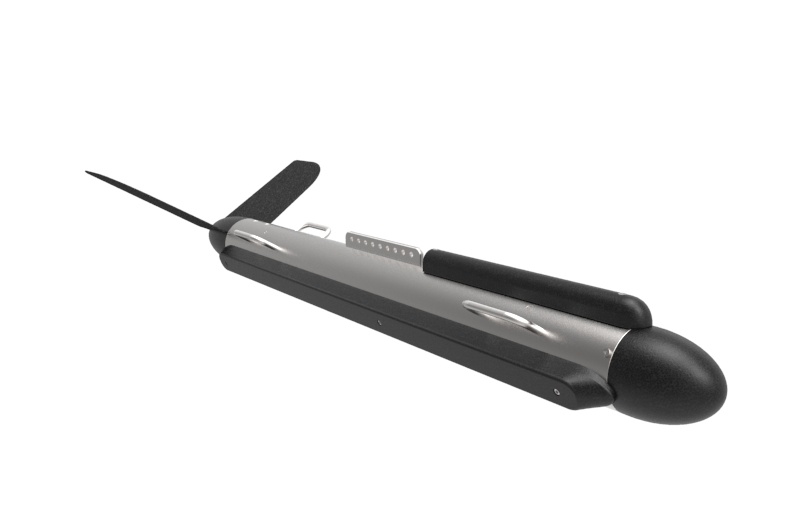

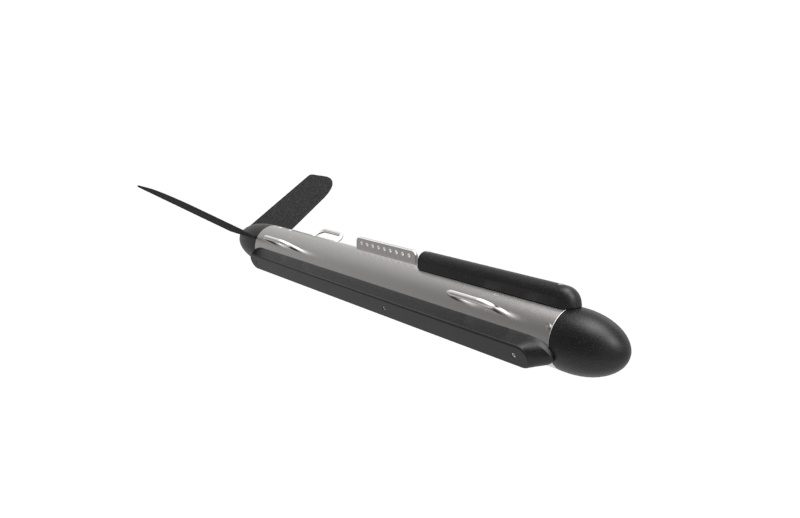

1.  TS-W-60高分辨双频侧扫声纳系统简介

TS-W-60是高分辨双频侧扫声纳系统, 该侧扫声纳系统可同时发射300kHz和600kHz两个频率的CW或Chirp信号，既保证了大的扫测宽度，同时又确保能够生成高清晰度的声纳图像。

TS-W-60内置姿态仪，可高精度测量水下拖鱼的航向、横摇、俯仰等信息，为数据处理提供实时的姿态修正。该侧扫声纳系统可广泛应用于水下危险物搜索、礁石等碍航物调查、水下遗失物体调查、水下考古调查、水下管线路由调查、水下结构物检测等领域。

2.产品优势特性

• 可变孔径技术 确保大景深成像

       突破变孔径变焦匹配技术，提高图像景深，使得远景、近景图像均同时高清可见。

• 复合脉冲技术 解决高航速扫测

      实现复合脉冲技术，使得单次测量完成多条带成像，彻底解决高航速下精细扫侧难题。

• 图像均衡技术 呈现高清晰地貌

  创新性的采用硬件(高分辨率模数转换)和软件(实时对比度调整)相结合的图像均衡处理技术，完整呈现高清地貌。

• 多种传感器深度融合 功能丰富

      全系列侧扫声纳系统，将高精度电子罗盘、姿态传感器、压力传感器和测深声纳全部高度集成深度融合，令功能更加丰富。

• 软件完善 满足多种领域应用

      采用全中文操作软件，包括声纳参数调节、多屏幕图像实时显示、局部图像随意放大等，功能丰富，既符合工程测量又满足专业应用。

3.性能指标：

★工作频率：300kHz，600kHz双频同时工作

★最大斜距：230m @300kHz ，低频不低于230m

       ★120m @600kHz，高频不低于120m

★水平波束宽度：0.28°@300kHz

       ★0.26°@600kHz

★垂直波束宽度：不低于50°

纵向分辨率：低频150m处不高于1.3m

       低频100m处不高于0.45m

横向分辨率：低频不低于2.5cm

       低频不低于1.25cm

信号形式：CW/Chirp

工作水深：200m

辅助传感器：横摇、纵摇、航向、压力传感器（标配）

★特殊功能：软硬件结合图像均衡（标配）/可变孔径（标配）

★尺寸： 长度不超过1.3米 ，直径 100mm

★可提供的证明材料：

中科院声学所测试报告

用户使用证明

4. 应用案例

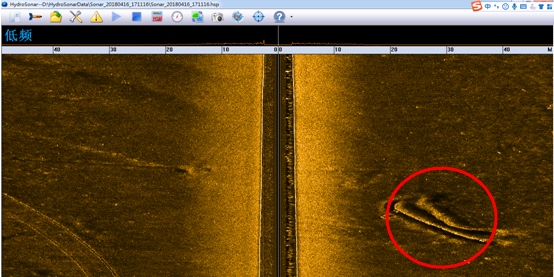

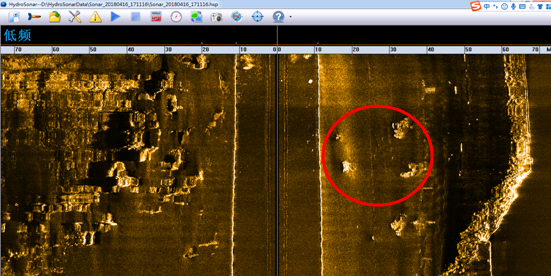

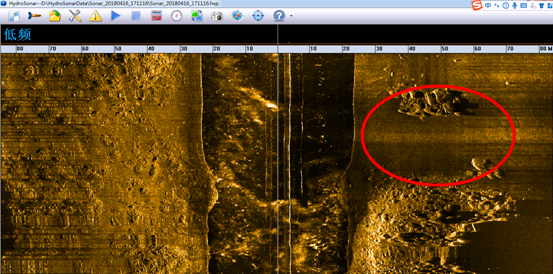

4.1福州屿头岛水下考古搜查成像

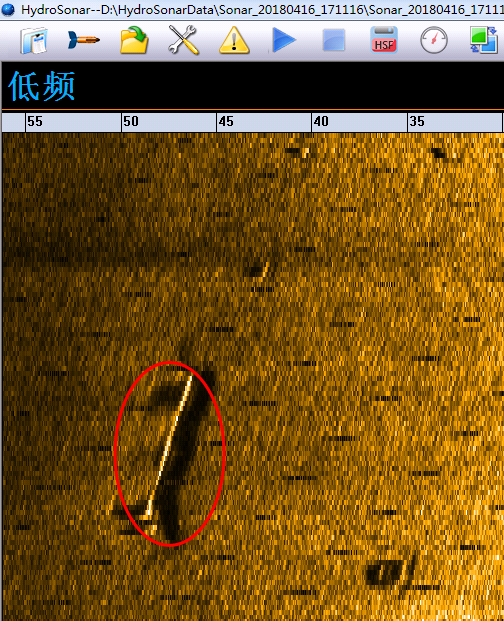

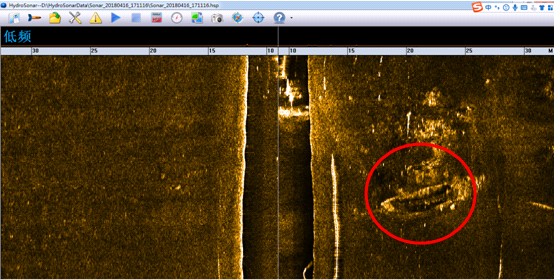

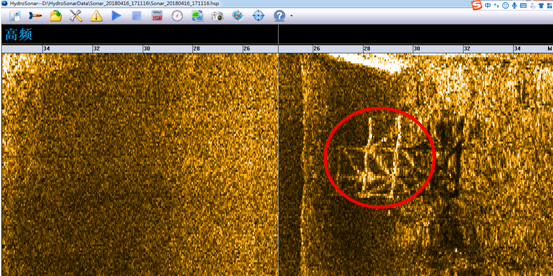

4.2宁波大榭岛桥梁施工遗失桁架搜寻

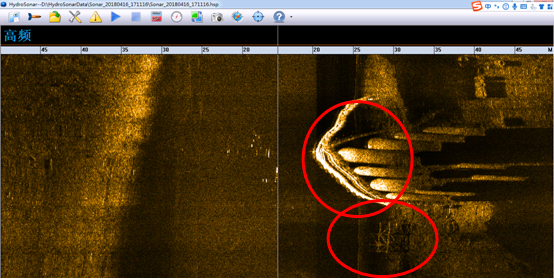

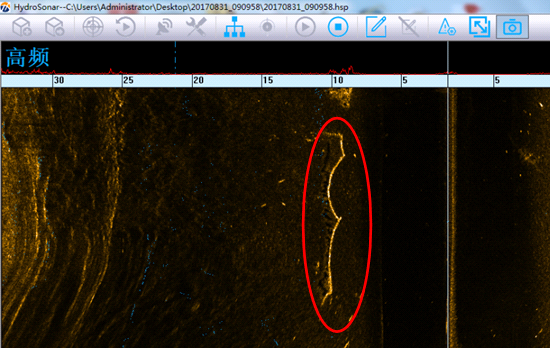

4.3水下管线，可以清晰的看见下方支架。

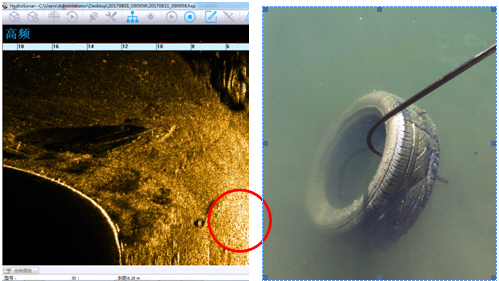

4.4汽车轮胎（水雷形状目标）测深声纳图像。

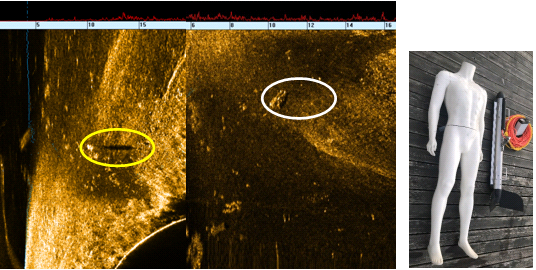

4.5水中人形目标（水下蛙人、潜水员等）侧扫声纳图像。

其中黄色圆圈和白色圆圈中分别为站立姿态和平躺姿态的假人。

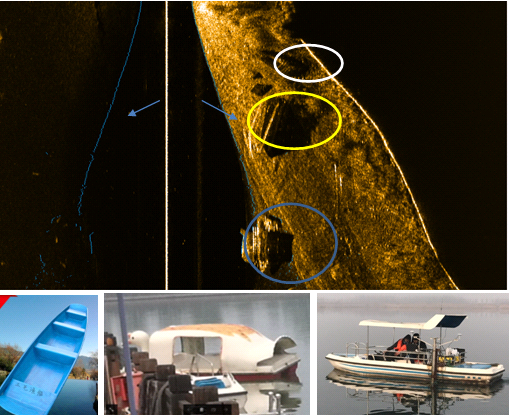

4.6水底小型沉船的侧扫声纳图像。

其中，蓝色箭头指向蓝色线条为自动检测的水底线，三艘沉船，分别对应实物如下，小船约为3米长，大船约为5米长。
